基于物聯網技術的數據中心集中管理系統
來源：浩沅點擊：次發布日期：2024-11-16
隨著科技的快速發展,從原來笨重電腦到現在小巧的手機,從原來的互聯網時代發展到移動互聯網,漸漸地,人們發現小小的手機都能聯網,若世間萬物也裝上一個聯網器件,則都可連上互聯網,實現相互交流、信息互換。慢慢地越來越多的“物”連接上互聯網,實現萬物間的信息交換,一個萬物互聯的時代來臨了——物聯網。
它通過各種信息傳感器、射頻識別技術、全球定位系統、紅外感應器、激光掃描器等各種裝置與技術,借助互聯網、無線網絡將物體的實時信息快速準確的傳遞到云中心,再以智能化的技術針對數據、信息進行分析處理,實現對“物”的實時監控和控制的智能化。
而隨著數據中心建設規模的持續擴大,傳統的數據中心管理已不能滿足現有的需求,無法應對跨區域的監控及人員等因素的管理,通過與物聯網技術的結合,更高效的提高數據中心的管理與維護,實現無人值守的智能管理。
物聯網關鍵技術
MQTT協議
MQTT協議是一種輕量級的、一對多的發布/訂閱式消息傳輸,實現在低寬帶和不穩定的網絡環境中為設備提供穩定的網絡服務,并且能維持?jǐn)?shù)百萬個設備節點的并發操作。MQTT所耗費的網絡服務的功耗較低,產生的耗電量低,并且MQTT可以保證消息可靠安全的傳輸。

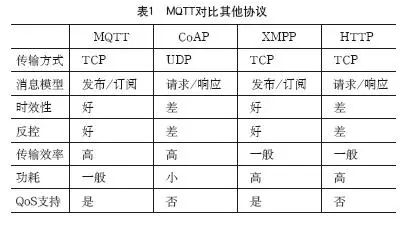

在物聯網眾多協議中,MQTT對比其他協議,如表1所示。
綜合對比后,采用MQTT更符合高效節能型數據中心。
REDIS
為了提高用戶的請求速度和降低網站的負載,降低數據庫的讀寫次數,將一些數據在短時間之內不會發生變化,而且它們還要被頻繁訪問的數據放到緩存中。
而REDIS是一種以key-value的形式存儲的高速緩存型數據庫,與其他的緩存技術不同之處在于REDIS不單單將數據存放在內存中,還定期將更新的數據寫入磁盤或者把修改操作寫入追加的記錄文件,實現數據的持久化,避免特殊情況導致數據不可復原。同時它的讀取的速度是110000次/s,寫的速度是81000次/s,與高性能鍵值緩存服務器MEMCACHED相差無幾。支持事務,操作都是原子性,保證對數據庫操作的一致性,而且會自動刪除時間過久的數據,釋放內存,減少不必要的浪費。
REDIS除了性能和并發的優勢外,還具備可以做分布式等其他功能,其強大的能力能適應數據中心增長的規模。
HBASE
HBASE是一個高可靠性、高性能、面向列、可伸縮的分布式存儲系統,利用HBASE技術可在廉價PC Server上搭建起大規模結構化存儲集群。
HBASE的目標是存儲并處理大型的數據,更具體來說是僅需使用普通的硬件配置,就能夠處理由成千上萬的行和列所組成的大型數據。與FUJITSUCLIQ等商用大數據產品不同,HBASE是Google Bigtable的開源實現,HBASE利用Hadoop HDFS作為其文件存儲系統;用Hadoop MapReduce來處理HBASE中的海量數據。
在查詢速度上,HBASE僅次于REDIS這類緩存型數據庫,但其在上千萬、上億的大數據的查詢中,能快速定位到想要的數據。HBASE在列數據為空的情況下,是不會占用存儲空間,這為用戶節省不必要浪費的空間。再者高并發、低延遲的服務更促使我們采用此技術作為數據中心集中管理系統的重要構成環節。
依靠HBASE技術,將存儲所有數據中心每個時間點的設備及相關數據,用于大數據分析和報表統計使用。

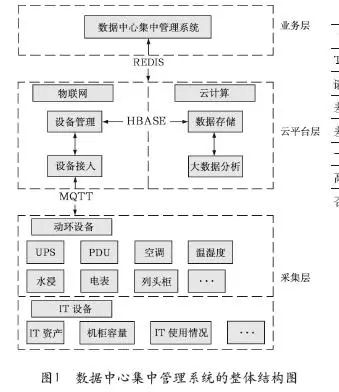

本系統主要分三個層,采集層、云平臺層、業務層。其中采集層主要是由UPS、PDU、電表、溫濕度等動環設備與IT資產采集設備組成;云平臺層主要是存儲設備數據以及進行大數據分析;業務層則是展示給用戶的數據中心集中管理系統。整體架構如圖1所示。
由采集層的各個采集點將各自的數據匯總到監控主機后,通過MQTT協議與云平臺間進行數據交換,經過云平臺的篩選后,將屬于系統的數據中心數據進行保存以及一系列的大數據算法運算分析并保存分析后的結果;當用戶使用數據中心集中管理系統時,系統會與云平臺間進行交互,將需要的數據經過REDIS緩存到內存中,讓用戶體驗到高效的管理系統,而且支持多用戶同時在線瀏覽訪問該系統。
數據中心集中管理系統不僅為用戶提供遠程監測各個數據中心的所有設備實時數據(數據保存)及告警記錄(當前告警、歷史告警),了解數據中心實時情況;統計每類設備的各個告警發生比例以及告警設備數量,便于用戶了解各數據中心告警分布情況并以此做出相應的安排。當系統檢測到某些重要告警后,針對該告警做出預設定相應的聯動處理,并通過短信、語音等方式實時通知相應人員,同時展示出發生點附近的監控?cái)z像畫面,利于維護人員勘察告警是否對數據中心造成大范圍影響,實現數據中心的無人值守。同時該系統還加入了3D全景模型,通過三維直觀、交互易用和實時數據對接的方式,實現數據中心園區、樓層、機房、機柜組合機柜、設備、端口及線纜七級,模擬真實數據中心場景,全三維虛擬現實瀏覽和全鼠標虛擬現實操作,點擊各個設備可查看重要數據,并可模擬維護人員巡檢數據中心,檢測設備是否發生故障等。而且該系統增加了對IT服務設備的實時監控CPU、內存等重要數據,無需再采用另外一套系統來檢測IT服務設備的情況,便于維護人員的操作,為數據中心維護減少了額外開支。
跨模塊PUE計算顧名思義即根據各個數據中心各自施工工況以及檢測點范圍,正確的計算出整個數據中心或者某個微模塊或者多個微模塊的能源效率。
目前,很多廠商部署了數據中心能耗監測系統,但是均存在以下缺點:
只針對整個數據中心或者固定節點進行PUE計算,無法根據數據中心的設施變換和實際工況的變換進行靈活配置,不能全面、綜合地反映數據中心各個節點的能耗;
計算PUE采用的耗電量數值為當前數值,沒有將數據中心由于前期施工等產生的耗電量考慮在內,因此計算結果準確性有待提高。為了克服現有技術中存在的不足,本系統提供了一種自定義的數據中心能耗監測系統。
其特點在于:靈活配置測量點,累計PUE、當前PUE、歷史PUE報表全面監測數據中心能耗,增加計算基準時間,提高PUE結果準確性。
用戶根據各個數據中心或者各個模塊的PUE值、PUE波動趨勢,進行戰略分析及部署,為以后擴展數據中心選址、節能提供有效的幫助。
本系統采用雙向通訊管理,除了傳統數據中心集中管理的上發外,還增加了下控的管理,并且上發及下控的通訊經過安全的多重加密,提高安全性。相比傳統數據中心集中管理上發功能需要互相知道對方IP的方式,本系統采用匯聚的方式,只需采集設備填寫云平臺IP即可,節省了過多繁瑣的過程。
在傳統的數據中心集中管理中,主要依靠人工采集和錄入設備變更信息、工作強度大、工作效率低,隨著數據中心規模越來越大,需要管理的設備數量急劇增加,傳統的資產管理方式已經跟不上數據中心業務發展的腳步,逐漸成為數據中心運維的短板,大大的降低效率。現在,只要設備連接到物聯網中,即可自動獲取到各個采集點的所有設備及信息,支持熱插拔式動態更新。
為了更好掌握及提高資源利用率,還增加了針對容量的管理,展示出整個數據中心的容量比以及某個機柜的容量比,通過當前容量統計、分析與規劃,充分利用現有數據中心的容量資源,盡量延長數據中心的使用壽命,推遲下一個數據中心的建設計劃,保護用戶投資,避免資源的浪費。摒棄了傳統數據中心集中管理的多IP分散式管理、人工錄入信息等缺點,將各個數據中心匯聚到一起實現跨區域集中管理,自動化獲取信息,實現智能化的集中管理。
當我們購物時,京東、天貓網的消費數據分析會推送符合我們的傾向商品;當我們出行時,參考百度地圖的交通數據。生活中的大大小小事均需要大數據的分析,而數據中心這種嚴謹?shù)耐瑯有枰髷?shù)據分析,幫助用戶更好的維護和管理數據中心。
通過MQTT,本系統已將所有數據中心數據匯聚到一起,根據發生故障期間的數據進行統計分析,根據分析結果提前診斷設備處于故障前潛伏期,提醒運維人員提前排查故障,降低風險。根據數據中心耗電分布情況,排查僵尸服務器,優化IT資源配置;排查非IT資源是否能耗過大,提醒用戶避免不必要的開銷或者更換更節能有效的設備。
數據中心建設前的設計、規劃都是按照IT服務器滿載做的,實際運行過程中往往是變工況運行,經過大數據分析可根據運行動態數據分析改變?cè)O(shè)定值,例如空調的制冷點設置為18℃,冷通道上限值維持在22℃,實際運行中冷通道的溫度一直維持在22℃以下,則可以提醒運維人員嘗試提高空調溫度設定值為20℃,如此可實現節省制冷系統電耗、節能運行的目的。
大數據分析,除了以上所列舉的示例外,它還可以做很多的事情,例如能效管理、成本管理等等。它幫助數據中心運維提高能效、降低成本、降低故障風險。
綜上所述,將物聯網技術結合數據中心集中管理和大數據分析,為用戶提供一個智能化管理平臺,簡單、便捷地管理不同區域的數據中心的運維,同時平臺會在數據中心發生告警時,主動示警相關人員的手機、郵箱,做到遠程無人值守監控?cái)?shù)據中心。再借助大數據分析,提前排查故障將隱患扼殺在搖籃中,并針對數據中心的能耗情況、制冷情況、容量占比等方式的分析,為用戶提供諸多節能的建議作為參考,根據自身情況做出調整,打造出一個持久、節能的綠色數據中心。
物聯網技術的運用將數據中心的管理與運維構造的更加智能化,為用戶帶來高效的管理體驗,相信在將來的5G大范圍使用后,將會與之擦出不一樣的火花,讓物聯網的技術運用更上一層。
